LGBH一体化孔板流量计

                                                                                     LGBH一体化孔板流量计



一、概述:



        孔板节流装置,通过三阀组与差压变送器做完美的紧密组合,而构成一体式孔板流量计。


        一体化孔板流量计,可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中,各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。






二、特点:




    a.一体化式结构,取压管短捷、无泄漏点,安装方便


b.结构紧凑,减少信号传输的延迟,相应速度快


c.取压平衡,无零点误差


d.管道口径适用范围大,管道可达 1200mm 或更大


e.测量精度高,范围度宽,且可扩展


f.耐高温、高压,可适用于各种工况条件


g.现场数显、信号远传兼容




三、流量计类型:






1、按计量方式分: 有体积流量型和质量流量型两种类型


2、按安装、连接方式分: 快装式:孔板取压环体夹装在工艺管道两法兰之间。
                                         法兰连接式:流量计一对法兰与工艺管道法兰对接。

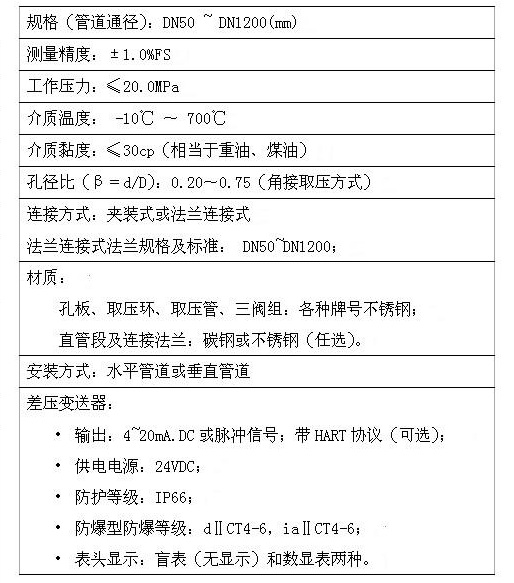

四、主要技术参数:









五、流量计结构:






1、基本结构
     由孔板取压装置、三阀组及差压变送器三大部分组成。

2、孔板类型
      标准孔板


3、取压方式
     • 夹装式:角接钻孔取压
     • 法兰式:法兰取压

4、三阀组及其作用
    • 可使一体化结构牢固,减少泄露点;
    • 可在线确认变送器的零点与修正;
    • 可在线检查或更换差压变送器,操作非常方便。


5、差压变送器
     根据所需功能的不同,可选用1151、3051、3095、EJA、FX2、FCX-A/C及霍尼韦尔ST3000型等。
