YMC41-T土压力高频动态压力传感器



一、 一、概述



在军    在军事工程、化爆试验、石油勘采与试井、材料、力学、土木工程学、岩土力学、创伤医学、液压动力机械试验等科学试验与现代化仪器仪表中,需要不失真地测量一些变化频率高、压力波形上升快陡的动态压力波形与幅值、有效值,这就要求所用压力传感器具有高的固有频率、极短的上升时间和宽广优良的响应频带,以保证足够的动态测压精度,本系列产品即是为此设计开发的。



二、产品介绍



   YMC41系列高频动态压力传感器,主要用于各种爆炸冲击波测量及动态压力测量。

   YMC41-T土压力高频动态压力传感器,适用于埋入土中测量土中结构上的动态压力。

产品利用半导体硅极高的杨氏弹性模量和优良的力学特性制成,结合本公司先进的内部、外部结构设计,

减小了频率损耗,从而获得很高的动态响应频率和上升时间,产品还具有优越的静态性能,工作时有低噪声,

高分辨率,高信噪比等特点,是测量高频动态压力的理想产品。



三、产品特点



体积微小,动态频响高;          ●工作温区宽;          ●宽的通频带;

防水、防油性能好;              ●量程范围宽;          高精度,长期稳定性好;



四、技术参数



     1、测量介质:与硅、不锈钢兼容的气体、液体等流体;

     2、介质温度:-50~90℃ 或 -50~120℃(可耐2000/20ms瞬间高温)

     3、补偿温度:-10~60

     4、供电方式:传感器:①、恒流:6~10mA 1~2mA;②、恒压:9VDC~24VDC

                  变送器:单电源:5VDC9VDC12VDC15VDC18VDC24VDC

                          双电源:±9VDC、±12VDC、±15VDC、±18VDC、±24VDC

     5、输出:传感器:零位输出:±10mV

                      满量程输出:35~125mV 四线制;

              变送器:0~5VDC0~10VDC0.2~2.2VDC

     6、外形尺寸:直径:15mm20mm30mm等;厚度:11mm

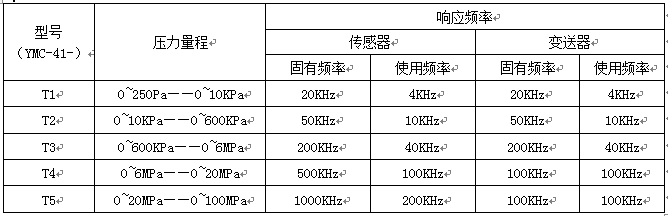

     7、压力量程与响应频率:



      8、产品精度:

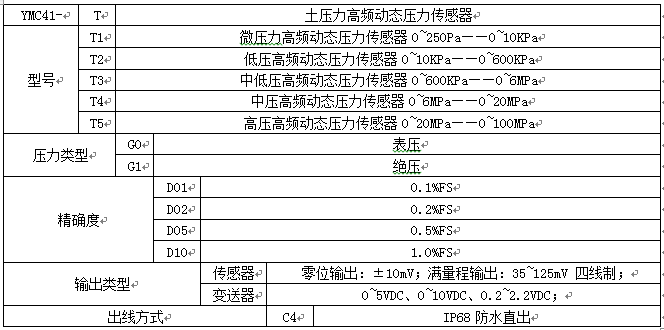

五、产品选型
