DY2000智能液晶显示多路巡检控制仪表

一、主要特点




1.采用图形液晶显示技术,全中文界面及菜单功能:实现显示巡检通道号、瞬时测量值、
继电器报警状态、当前系统时间、或是全通道测量数据显示、测量数据棒图显示(仅
8路巡检表)。


2.各个通道的输入分度号可分别设定(分为电阻型、电偶型和标准型),标准信号型各通
道量程可分别设定。


3.各个通道的上下限和回差可在全量程范围内分别设定。


4.公用继电器可选择根据需要设定成总或报警(只要有效通道中任一路超限,继电器即锁存报警)、跟随报警(对当前路
号警)或定点报警(对指定路号的通道报警)。


5.任一通道均具有最近21次报警时刻查询(16路巡检表)或最近42次报警时刻查询(8路巡检表)。

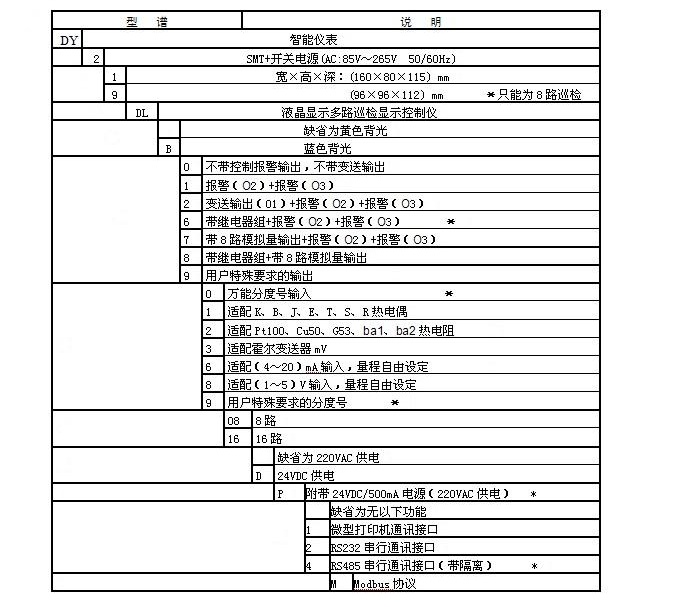

二、DY2000智能液晶显示多路巡检控制仪表系列型谱











*继电器组即DY2000继电器组输出仪表,本机可通过RS485串行通讯控制继电器组仪表,请参阅“DY2000
    继电器组出仪表”的内容。


*8路模拟量输出即DY2000 8路模拟量输出数字显示仪表,本机可通过RS485串行通通信控制8路模拟量输
    出仪表,请参阅“DY2000 8路模拟量输出数字显示仪表”内容。


*万能分度号无G53、ba1、ba2分度号。订购“万能分度号输入”仪表时,出厂仪表只有(1-5)VDC输入,
    如果要接(4-20)mADC信号,需要在输入端并上一个250Ω标准电阻。


*特殊要求请与厂家联系。

*附带24VDC/50mA电源(220VAC供电)只有(160×80×115)mm规格。


*本仪表的以下功能只能选择其中一项:变送输出;RS232通讯;RS485通讯;带微型打印机通讯接口。

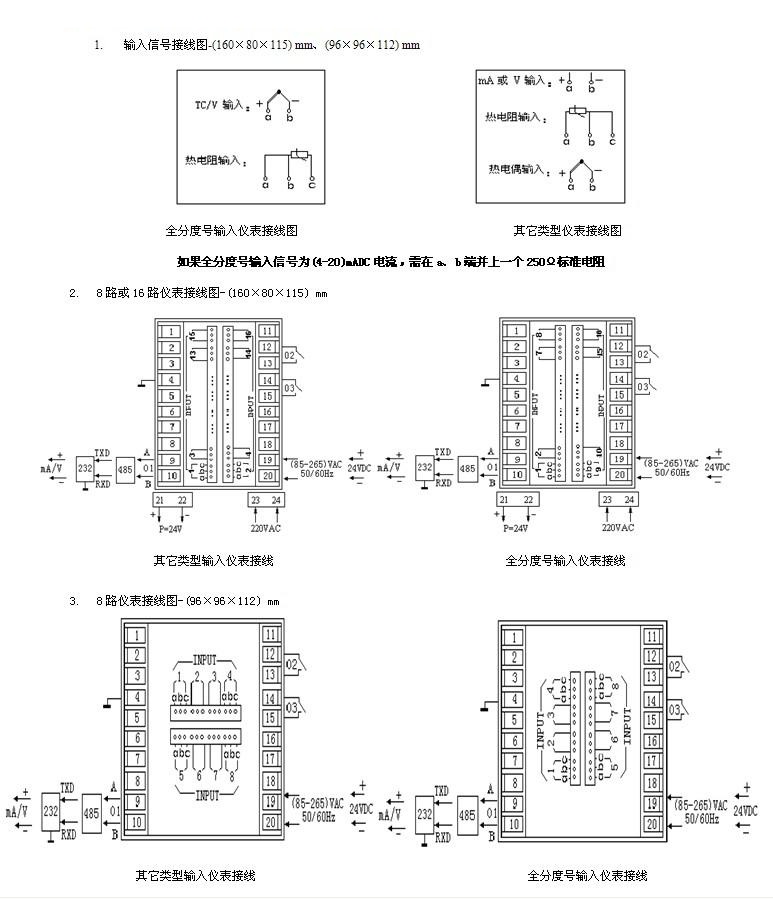

三、DY2000智能液晶显示多路巡检控制仪表接线图
