SBWZ系列一体化温度变送器


一、产品概述


    SBW系列一体化温度变送器将温度传感元件(热电阻或热电偶)与 信号转换放大单元有机集成在一起,用来测量各种工艺过程中-200~1600范围内的液体、蒸汽及其它气体介质或固体表面的温度。通常和显示仪表、记录仪表以及各种控制系统配套使用。该系列产品分为普通型和隔爆型两种,广泛应用于石油化工、纺织、橡胶、建材、电力、冶金、医药、食品等各种工业控制领域。


二、特点



1. 线性化输出4~20mA标准恒流信号,信号回路自身供电,电源功耗低。

2. 仪表内部采用环氧树脂浇注工艺,可安装在恶劣的环境中,并有效的提高了变送器防爆、防震、防潮、防热、防有害气体侵蚀的能力。

3. 电流输出,具有较强的远传能力。

4. 热电偶变送器本身具有冷端补偿,不用外接补偿导线和其他补偿措施。

5. 输出高阻抗、大信号、无射频干扰影响,并具有电源极性反接保护电路。



三、工作原理



    温度变送器采用热电偶、热电阻作为测温元件,从测温元件输出信号送到变送器模块,经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后,转换成与温度成线性关系的4~20m A电流信号输出。

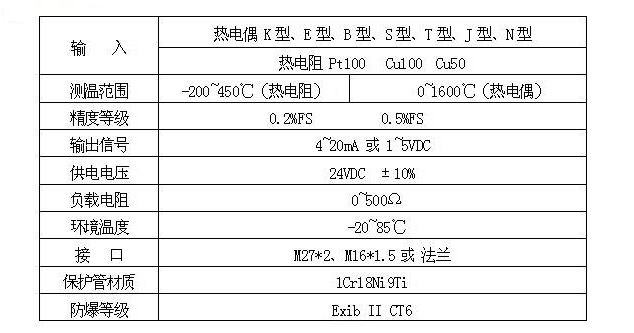

四、技术指标




五、安装注意事项


    SBW系列一体化温度变送器的供电电源不得有尖峰,变送器的校准应在加电5分钟后进行,并且要注意当时环境温度。请勿随意将变送器盖打开,以免受潮。电源及信号输出应采用屏蔽电缆传输,压线螺母应旋紧以保证气密性。在安装时一定要用扳手或其它工具拧紧螺母、切勿用手直接拧动表头,以防将变送器内部的线路拧断。



六、型号表示
