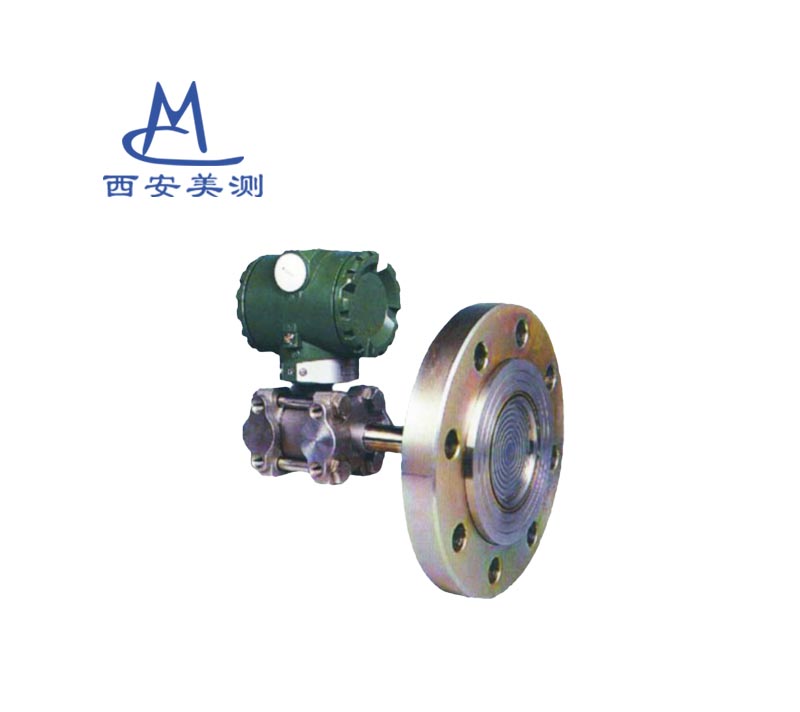

YMC-3351LP法兰式液位变送器

一、产品简介

  YMC-3351LP法兰式液位变送器可对各种容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。YMC-3351LP型法兰式液位变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB 2.5MPa及300LB 5.0MPa。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。

二、技术参数

• 使用对象：液体、气体和蒸汽；
• 供电电压： 12～36V DC，标准值24VDC；
• 输出信号： 4～20mADC； (特殊可为四线制 220V AC供电 0-10mA DC 输出)
• 正负迁移：差压变送器：最大正迁移量为500%，最大负迁移量为600%；
            压力变送器：最大正迁移量为500%，最大负迁移量不大于大气压；
            绝压变送器：只能正迁移，最大正迁移量为500%；
• 精确度：±0.075%、±0.25%、±0.5%（智能型：±0.1%）
• 容积变化量：小于0.16cm3;
• 阻尼时间：在0.2~1.67秒内连续可调，微、低差压和法兰变送器，阻尼时间稍微大些；
• 电源影响：小于输出范围的 ±0.005%/V；
• 防护等级：dⅡBT4、 iaⅡCT6 ；
• 环境温度：－25～70℃ (一般变送器)，－15～70℃ (带现场指示器)；
• 储藏温度：－40～100℃；
• 振动影响：在任何方向上振动 200Hz ，引起的误差为最大范围的 0.05%／g(微差压为±0.1%／g) ；
• 安装位置影响：当工作膜片未垂直安装时，可能产生不大于 0.24Pa 的零位误差，误差可通过调整零位来消除，对量程无影响；
• 稳定性：六个月内不超过变送器的精度；
• 指示器：现场输出指示器有电流表，线性指示 0～100%；3-1/2位LCD 液晶显示量程和零位：外部连续可调；

三、产品特点

• 可测量高粘度、悬浮液体介质；
• 模拟精度高，可达±0.075%F.S
• 全性能：±0.25%F.S
• 稳定性：不超过变送器的精度  60个月
• 量程比：100 ：1
• 小型化（2.4kg）全不锈钢法兰易于安装
• 测量速率：0.2S
• 过程连接与其他产品兼容，实现最佳测量
• 采用16位计算机的智能变送器
• 标准4~20mA，带有基于HART 协议的数字信号远程操控
• 采用H合金护套的传感器（专利技术）实现了优良的冷、热稳定性
• 支持向现场总线与基于现场控制的技术升级

四、产品选型
