一、概述
MST 智能数显仪表功能十分强大，能与各类模拟量输出的传感器、变送器协作，精准完成温度、压力、流量、液位等多种物理量的测量、变换、显示、传送及控制工作。
其采用单片机嵌入式组合设计，硬件扩充性佳，软件平台灵活，不仅具备标准功能，还可按需扩展开关量输入、定时、程序顺序控制等，能根据实际需求组合，达成最佳性能表现 。
二、产品特点
三、技术规格
● 电 源：100V~240V AC，功耗小于7VA； 10V~36V DC，功耗小于5VA； 其它电源规格以随机说明书为准
● 工作环境 :0℃~50℃，湿度低于90%R.H, 宽温范围的仪表需在订货时注明
● 显示范围：-1999~9999，小数点位置可设定
● 显示颜色：测量值绿色，设定值红色
● 显示分辨力：1/10000
● 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、远传压力表7种，
其中:电 压：1V~5V DC，0V~5V DC 可通过设定选择
电 流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
● 基本误差：小于±0.2%F.S
● 测量分辨力：1/60000，16位A/D转换器
● 测量控制周期: 0.2秒

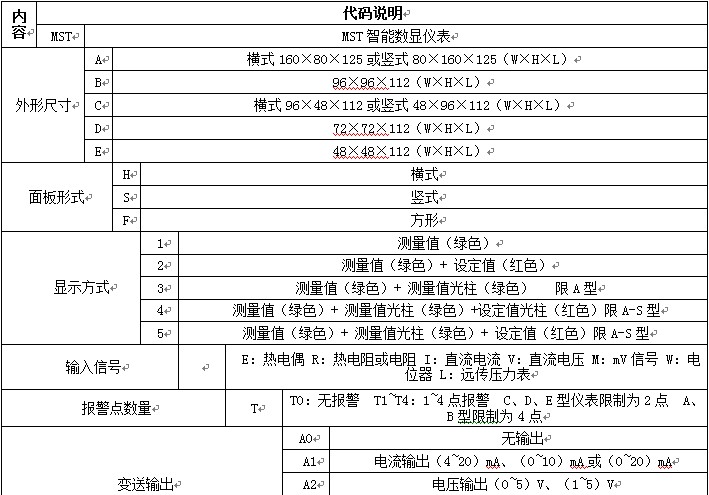

四、型号规格
| 内容 | 代码说明 | ||||||||||||
| WST | MST智能数显仪表 | ||||||||||||
| 外形尺寸 | A | 横式160×80× 125或竖式80× 160×12(W×H×L) | |||||||||||
| B | 96×96×112 (W×H×L〉 | ||||||||||||
| C | 横式96X×48×112或竖式48×96×112 (W×H×L) | ||||||||||||
| D | 72×72×112〈W×H×L〉 | ||||||||||||
| E | 48×48×112 (W×H×L) | ||||||||||||
| 面板形式 | H | 横式 | |||||||||||
| S | 竖式 | ||||||||||||
| P | 方形 | ||||||||||||
| 显示方式 | 1 | 測量値(绿色) | |||||||||||
| 2 | 測量値(绿色) +设定値〈紅色) | ||||||||||||
| 3 | 測量値〈绿色〉+测量值光柱(绿色) 限A型 | ||||||||||||
| 4 | 洌量値〈绿色〉+测量值光柱〈绿色)+ 设定值光柱(红色) 限A-S型。 | ||||||||||||
| 5 | 測量値(绿色〉+测量值光柱〈绿色) +设定值(红色) 限A-S型· | ||||||||||||
| 输入信号 | E:热电偶 R:热电阻或电阻 I:直流电流 v;直流电压 m: mV信号 w:电位器 L:远传压力表 | ||||||||||||
| 报警点数量 | T | TO:无扱警 T1~T4: 1~4点扱警 c、 D、E型攸表限制カ2点 A 型限制点为4点 | |||||||||||
| 变数输出 | A0 | 无输出 | |||||||||||
| A1 | 电流输出(4~20)mA、(o~10)mA、或(o~20〉mA、 | ||||||||||||
| A2 | 电圧输出(o~5) v、(1~5〉 V | ||||||||||||
| A3 | 电圧输出(o ~10) V | ||||||||||||

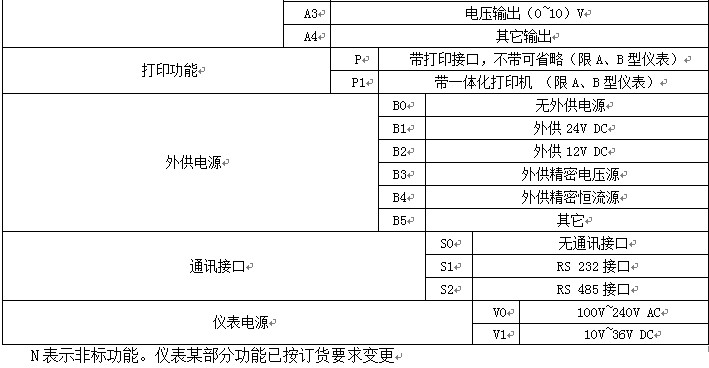

| A4 | 其他输出 | ||||||||||||
| 打印功能 | P | 帯打印接口，不帶可省略〈限A、B型佼表) | |||||||||||
| P1 | 帯一体化打印机〈限A、 B型仗表) | ||||||||||||
| 外供电源 | B0 | 无外供申源· | |||||||||||
| B1 | 外供24V DC | ||||||||||||
| B2 | 外供12V DC | ||||||||||||
| B3 | 外供精密电压源 | ||||||||||||
| B4 | 外供精密恒流源 | ||||||||||||
| B5 | 其它 | ||||||||||||
| 通讯接口 | S0 | 无通讯接口 | |||||||||||
| S1 | RS 232接口 | ||||||||||||
| S2 | RS 485 接口 | ||||||||||||
| 仪表电源 | V1 | 10V 36V DC | |||||||||||
N表示非标功能。仪表某部分功能已按订货要求变更
