一：描述

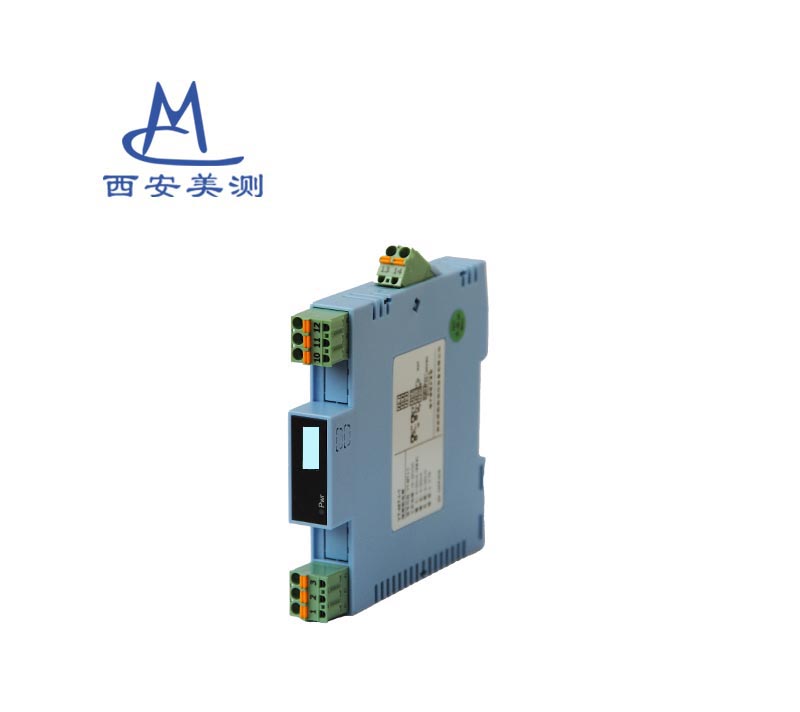

MT-1D 智能隔离温度变送器(热电阻输入).接收热电阻信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。智能型的热电阻温度变送器，有USB编程接口，可以用适配电缆连接这个温度变送器和PC机，在PC机上通过软件编程设定输入的热电阻类型和测量范围.单通道，一路输入，一路输出。该温度变送器采用独立的直流电源供电，输入-输出-电源各通道之间隔离。可以与单元组合仪表及DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。
二：技术规格
- 产品型号： MT-1D
- 工作电源
电源接线 ：独立的接线端子13-、14+，可带电拔插 .
电源电压： 20~30VDC
电流损耗 ：24V DC 时，<47mA
电源指示 ：通电 LED 灯亮:绿色
- 输入
输入热电阻类型 ：Pt100、Pt1000、Cu50、Cu100 热电阻
允许引线电阻 ：每条引线≤10Ω
测量范围： 见选型订货栏目中的"分度号及量程表”
- 输出
输出信号： 0~10V,1~5V，0~5V或其它指定信号
输出纹波： <10mVp-p
电压输出阻抗 ：输出电阻<500Ω或≤1MΩ
- 综合技术参数
响应时间 ：<0.4s
绝缘电阻： 输入-输出-电源之间≥100MΩ/500VDC
工作环境温度 ：-20C~+60℃
储存环境温度 ：-40℃~+80℃
环境温度范围 ：阻燃ABS+PC
机壳材质： 5~95%RH(无冷凝)
防护等级： lP20
- 性能指标
标准精度 ：±0.2%
温度漂移： ±0.01%F.S./℃
通道隔离： 输入-输出-电源之间隔离
绝缘电阻： ≥100MΩ/500V DC(AC)
隔离能力 ：1.5KV/1 min 50Hz
电磁兼容性 ：符合IEC 61000，EN 61000 相关抗电磁标准
- 结构及外形尺寸
结构形式： 16mm厚度卡装式结构,模块化表芯,拔插式接线端子
端子接线： 自升压簧片式压紧连接
机壳材质： 聚碳酸脂/ABS 材料
防护等级 ：IP20
外形尺寸 ：W16xH116xD110 (mm)，参见外形尺寸图
整机重量： 约110g
