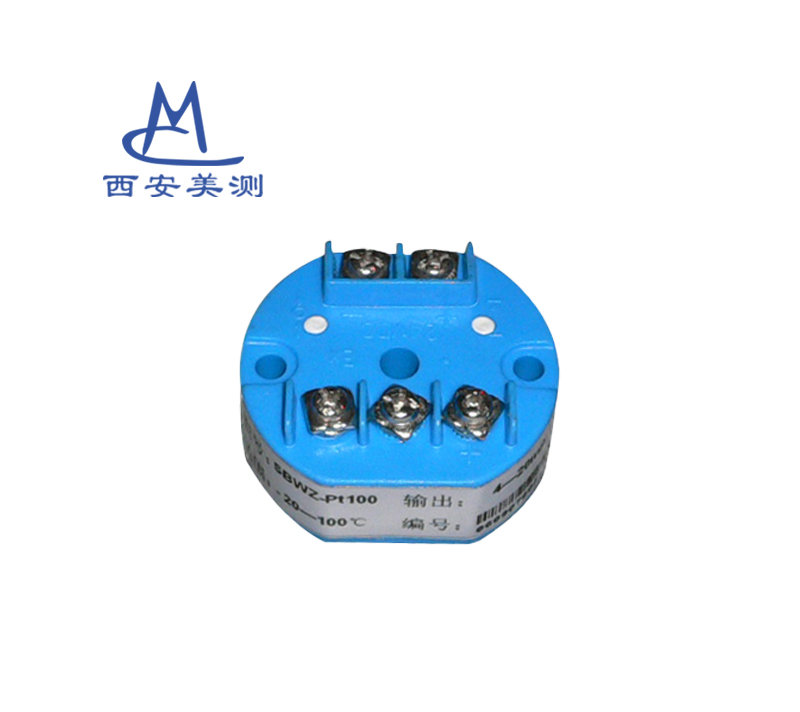

一、产品简介
M-SBW系列温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号。 M-SBW系列温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构，也可单独安装于仪表盘内作转换单元。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
二、主要特点
1、采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
2、现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的信号。这样既节约了补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；
3、热电偶变送器具有冷端温度自动补偿功能；
4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠；
5、电源极性反接保护电路，防止现场接错线损坏产品；
6、适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；

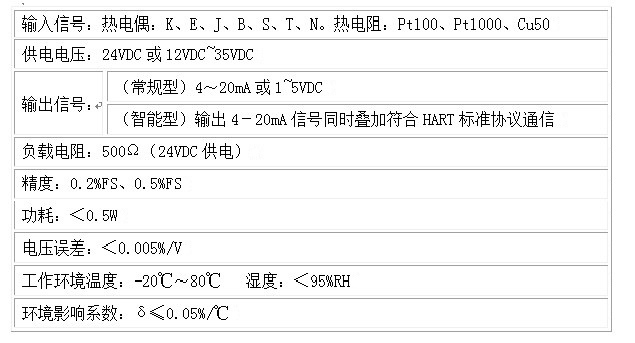

三、技术参数
| 输入信号：热电偶:K、E、J、B、S、T、N。热电阻：Pt100、Pt1000、Cu50 | |
| 供电电压：24VDC或12VDC~35VDC | |
| 输出信号: | 常规型： 4~20mA或15VDC |
| 智能型：输出 4-20m 信号同时叠加符合 HART标准协议通信 | |
| 负载电阻：500Ω(24VDC供电) | |
| 精度：0.2%FS、0.5%FS | |
| 功耗：<0.5W | |
| 电压误差：<0.005%/V | |
| 工作环境温度：-20℃~80℃ 湿度：<95%RH | |
| 环境影响系数：8<0.05%/℃ | |

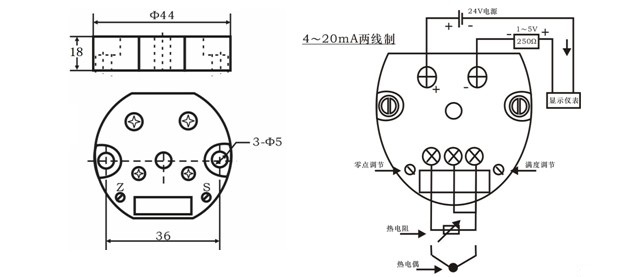

四、外形尺寸与电气连接

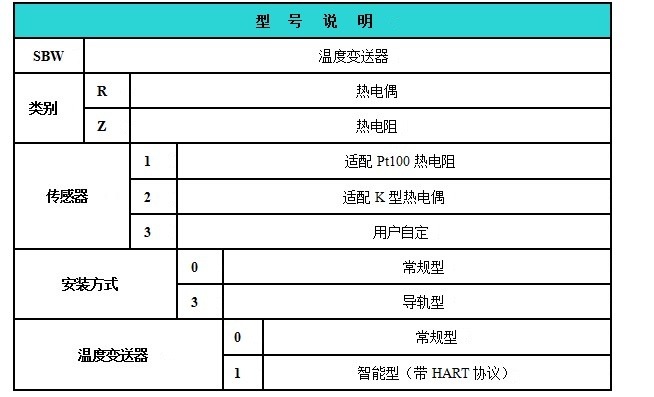

五、型号代码及说明
| 型号说明 | ||||||
| SBW | 温度变送器 | |||||
| 类别 | R | 热电偶 | ||||
| Z | 热电阻 | |||||
| 传感器 | 1 | 适配 Pt100 热电阻 | ||||
| 2 | 适配 K 型热电偶 | |||||
| 3 | 用户自定 | |||||
| 安装方式 | 0 | 常规型 | ||||
| 3 | 导轨型 | |||||
| 温度变送器 | 0 | 常规型 | ||||
| 1 | 智能型(带 HART协议) | |||||
