一、概述

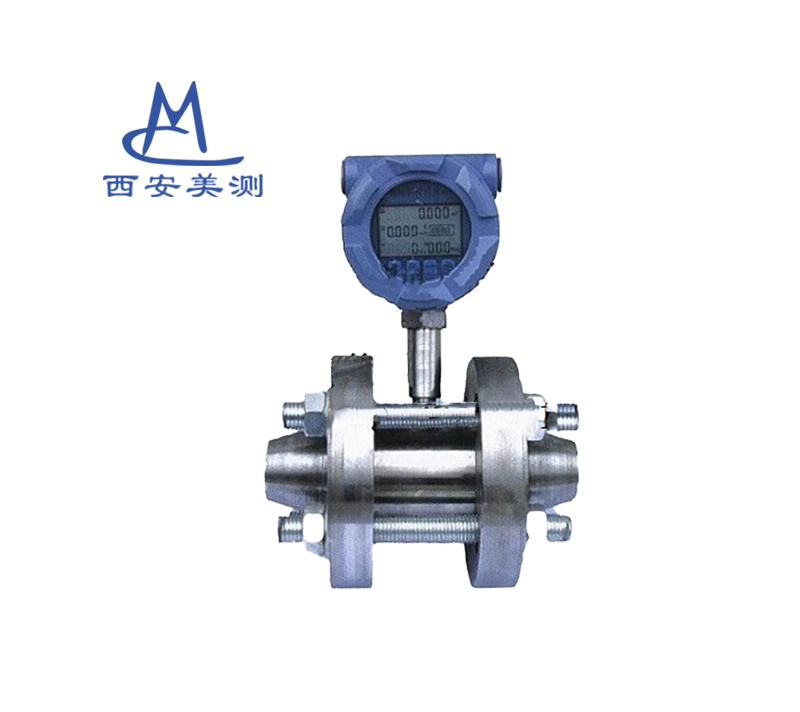

LWGY-HX系列高压夹装法兰涡轮流量计，在普通液体涡轮流量计的基础上进行技术更新，使产品能适用于高压情况下流量测量。产品广泛用于工矿、石油、化工、冶金、电厂等行业。
LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
二、工作原理
当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
三、产品特点
四、技术参数

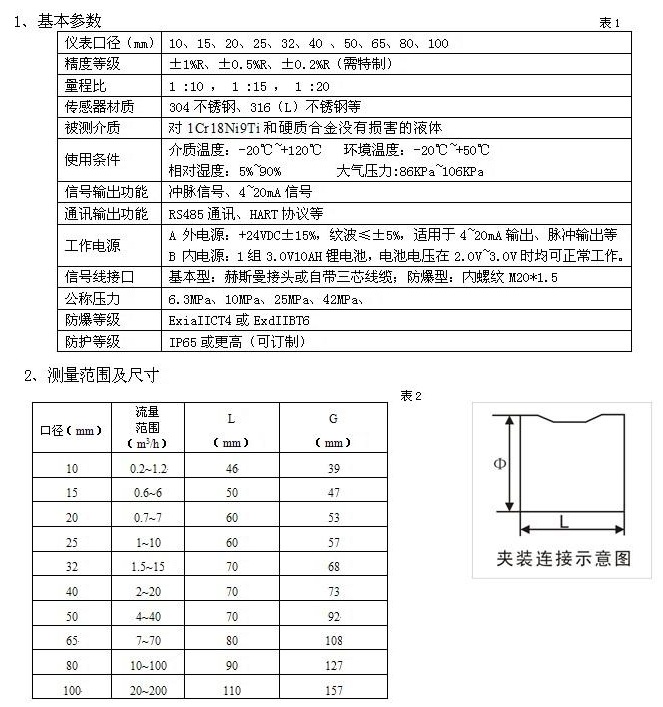

1.基本参数
| 仪表口径(mm) | 10、15、20、25、32、40、50、65、80、100 |
| 精度等级 | ±1%R、±0.5%R、±0.2%R（需特别定制） |
| 量程比 | 1：10 1：15 1：20 |
| 传感器材质 | 304不锈钢、316(L)不锈钢等 |
| 被测介质 | 对 1Cr18Ni9Ti和硬质合金没有损害的液体 |
| 使用条件 | 介质温度:-20℃~+120℃ 环境温度:-20℃~+50℃ 相对湿度:5%~90% 大气压力:86KPa~106KPa |
| 信号输出功能 | 冲脉信号、4~20mA信号 |
| 通讯输出功能 | RS485 通讯、HART协议等 |
| 工作电源 |
A 外电源:+24VDC±15%，纹波≤±5%，适用于4~20m输出、脉冲输出等 B 内电源:1组 3.0V10AH锂电池，电池电压在 2.0v~3.0V 时均可正常工作。 |
| 信号线接口 | 基本型:赫斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5 |
| 公称压力 | 6.3MPa、10MPa、25MPa、42MPa、 |
| 防爆等级 | ExiaIICT4或ExdIIBT6 |
| 防护等级 | IP65 或更高(可订制) |
2.测量范围及尺寸
| 口径(mm) | 流量范围(m³/h) | L(mm） | G(mm） |
| 10 | 0.2~12 | 46 | 39 |
| 15 | 0.6-6 | 50 | 47 |
| 20 | 0.7-7 | 60 | 53 |
| 25 | 1~10 | 60 | 57 |
| 32 | 1 5~15 | 70 | 68 |
| 40 | 2-20 | 70 | 73 |
| 50 | 4~40 | 70 | 92 |
| 65 | 7~70 | 80 | 108 |
| 80 | 10-100 | 90 | 127 |
| 100 | 20-200 | 110 | 157 |

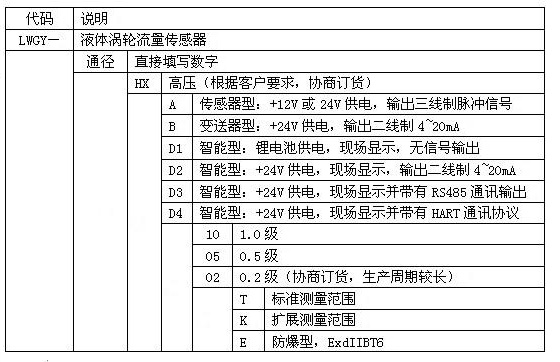

五、仪表选型
| 代码 | 说明 | |||||
| LWGY- | 液体涡轮流量传感器 | |||||
| 通径 | 直接填写数字 | |||||
| HX | 高压(根据客户要求，协商订货) | |||||
| A | 传感器型:+12V或 24V供电，输出三线制脉冲信号 | |||||
| B | 变送器型:+24V供电，输出二线制4~20mA | |||||
| D1 | 智能型:锂电池供电，现场显示，无信号输出 | |||||
| D2 | 智能型:+24V供电，现场显示，输出二线制4~20mA | |||||
| D3 | 智能型:+24V供电，现场显示并带有 RS485通讯输出 | |||||
| D4 | 智能型:+24V供电，现场显示并带有 HART通讯协议 | |||||
| 10 | 1.0级 | |||||
| 05 | 0.5级 | |||||
| 02 | 0.2级(协商订货，生产周期较长) | |||||
| T | 标准测量范围 | |||||
| K | 扩展测量范围 | |||||
| E | 防爆型，ExdIIBT6 | |||||
