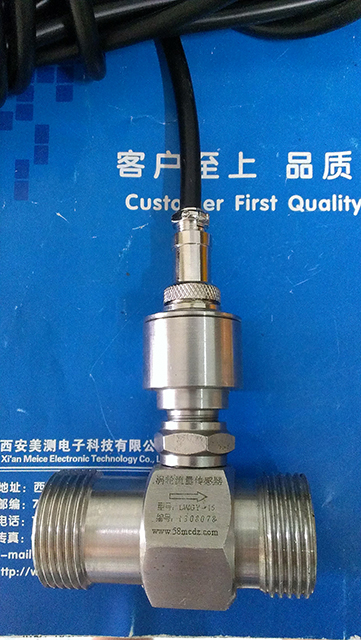

一、概述
LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。若与具有特殊功能的显示仪表配套，可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
二、工作原理

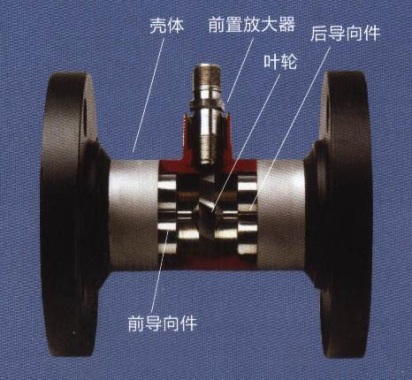

图片所示为涡轮流量传感器结构图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
三、产品特点
●高精确度：一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
●重复性好：短期重复性可达0.05%~0.2%，正是同于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
●输出脉冲频率信号：适于总量计量及计算机连接，无零点漂移，抗干扰能力强；
●可获得很高的频率信号（3~4KHz），信号分辨力强；
●范围度宽，中大口径可达1：20，小口径为1：10；
●结构紧凑轻巧，安装维护方便，流通能力大；
●适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
●专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

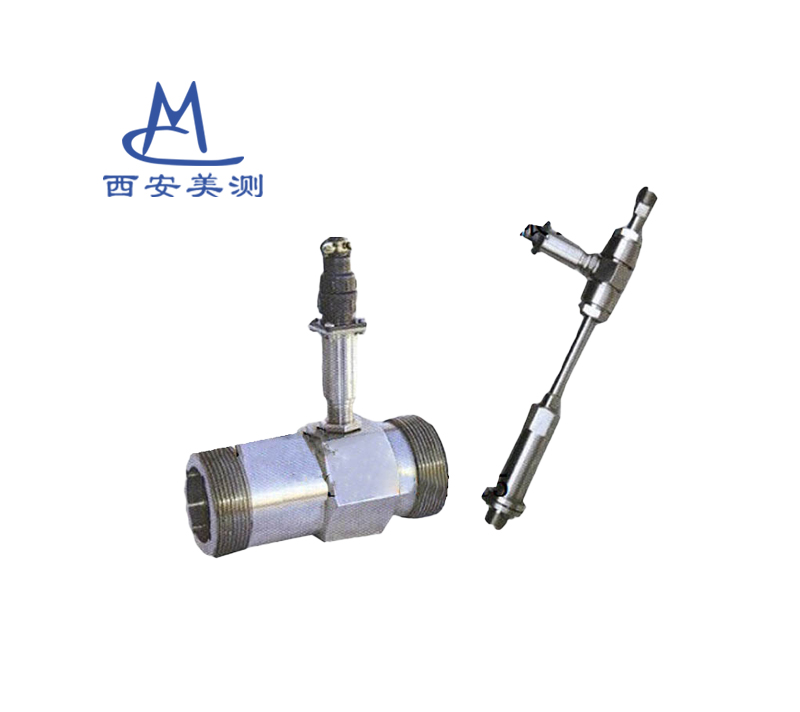

●可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
四、技术参数

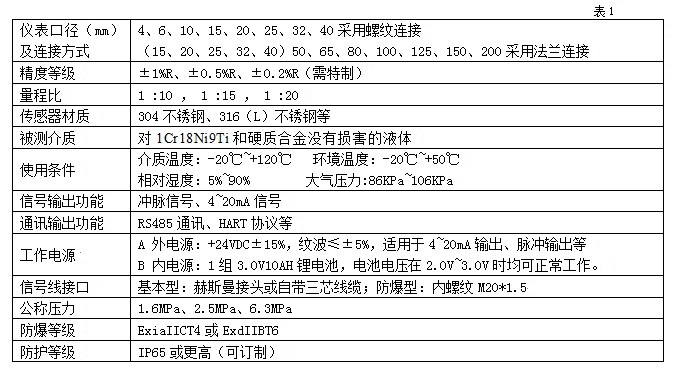

1、基本参数
| 仪表口径(mm)及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 (15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接 |
| 精度等级 | ±1%R、±0.5%R、±0.2%R(需特制) |
| 量程比 | 1 :10，1:15，1:20 |
| 传感器材质 | 304不锈钢、316(L)不锈钢等 |
| 被测介质 | 对1Cr18Ni9Ti和硬质合金没有损害的液体 |
| 使用条件 | 介质温度:-20℃~+120℃环境温度:-20℃~+50℃ 相对湿度:5%~90% 大气压力:86KPa~106KPa |
| 信号输出功能 | 冲脉信号、4~20mA信号 |
| 通讯输出功能 | RS485通讯、HART协议等 |
| 工作电源 |
A外电源:+24VDc±15%，纹波≤±5%，适用于4~20m出、脉冲输出等 B内电源:1组30V10AH锂电池，电池电压在20V~30V时均可正常工作。 |
| 信号线接口 | 基本型:赫斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5 |
| 公称压力 | 1.6MPa、2.5MPa、6.3MPa |
| 防爆等级 | ExiaIICT4或ExdIIBT6 |
| 防护等级 | IP65或更高(可订制) |

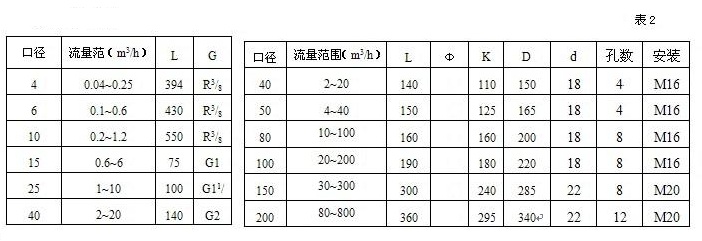

2、测量范围及尺寸

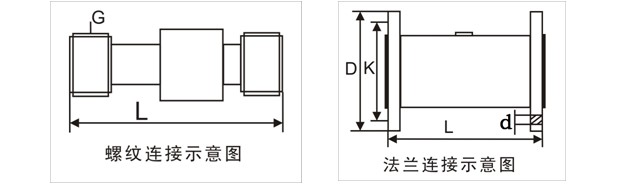

3、安装示意图
| 口径 | 流量范围(m³h) | L | G |
| 4 | 0.04-0.25 | 394 | R% |
| 6 | 0.1~0.6 | 430 | R/ |
| 10 | 0.2~1.2 | 550 | R/ |
| 15 | 0.6~6 | 75 | G1/ |
| 25 | 1~10 | 100 | G1/ |
| 40 | 2~20 | 140 | G2 |
| 口径 | 流量范围(m³h) | L | Φ | K | D | d | 孔数 | 安装 |
|
40 |
2~20 | 140 | 110 | 150 | 18 | 4 | M16 | |
| 50 | 4~40 | 150 | 125 | 165 | 18 | 4 | M16 | |
| 80 | 10~100 | 160 | 160 | 200 | 18 | 8 | M16 | |
| 100 | 20~200 | 190 | 180 | 220 | 18 | 8 | M16 | |
| 150 | 30~300 | 300 | 240 | 285 | 22 | 8 | M20 | |
| 200 | 80~800 | 360 | 295 | 295 | 22 | 12 | M20 |

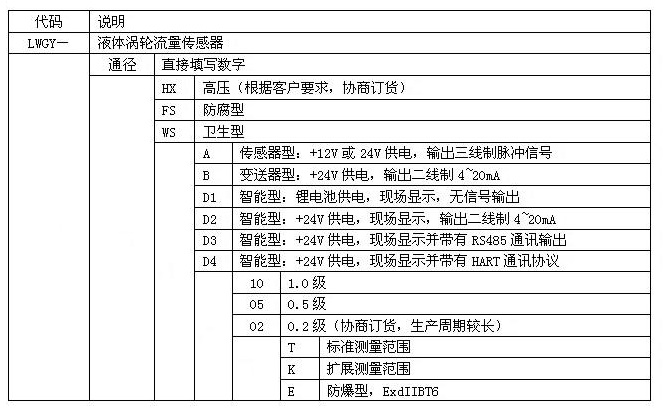

五、仪表选型
| 代码 | 说明 | |||||
| LWGY- | 液体涡轮流量传感器 | |||||
| 通径 | 直接填写数字 | |||||
| HX | 高压(根据客户要求，协商订货) | |||||
| FS | 防腐型 | |||||
| WS | 卫生型 | |||||

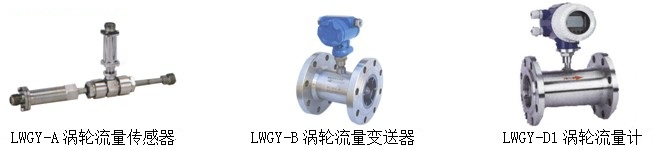

| A | 传感器型:+12V或24V供电，输出三线制脉冲信号 | |||||
| B | 变送器型:+24V供电，输出二线制4~20mA | |||||
| D1 | 智能型:锂电池供电，现场显示，无信号输出 | |||||
| D2 | 智能型:+24V供电，现场显示，输出二线制4~20mA | |||||
| D3 | 智能型:+24V供电，现场显示并带有RS485通讯输出 | |||||
| D4 | 智能型:+24V供电，现场显示并带有HART通讯协议 | |||||
| 10 | 1.0 级 | |||||
| 05 | 0.5级 | |||||
| 02 | 0.2级(协商订货，生产周期较长) | |||||
| T | 标准测量范围 | |||||
| K | 扩展测量范围 | |||||
| E | 防爆型，ExdIIBT6 | |||||
