一、概述

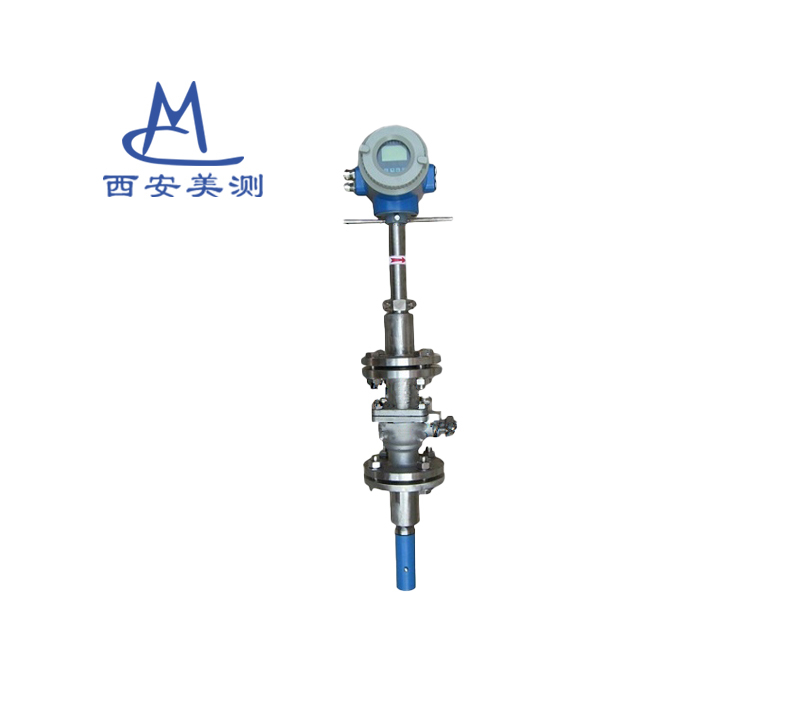

LDG型智能电磁流量是基于法拉第电磁感应定律工作的，是一种测量导电介质体积流量的感应式仪表。它由传感器 转换器两部分构成。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。 产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
二、工作原理

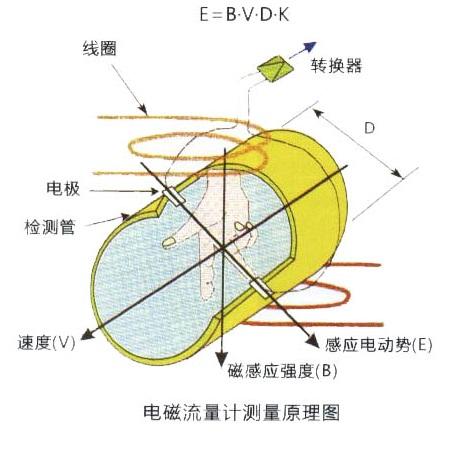

根据法拉第电磁感应原理，用来测量电导率大于5μs/cm导电液体的体积流量。在与测量管轴线和磁力结相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例。传感器将感应电势E作火流量信号，传送到转换器，经放大、变换滤波等一系列的数字处理后，用液晶显示瞬时流量和累积流量。转换器有4~20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协仪。
三、产品特点
四、技术参数

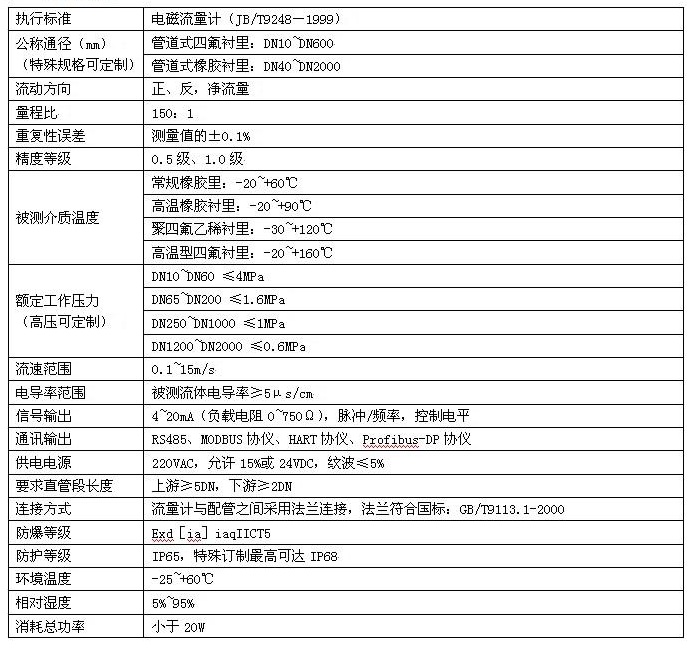

| 执行标准 | 电磁流量计(JB/T9248-1999) |
| 公称通径(mm) (特殊规格可定制) |
管道式四氟衬里：DN10~DN600 |
| 管道式橡胶衬里：DN40~DN2000 | |
| 流动方向 | 正、反，净流量 |
| 量程比 | 150 ：1 |
| 重复性误差 | 测量值的±0.1% |
| 精度等级 | 0.5级、1.0级 |
| 被测介质温度 | 常规橡胶里:-20~+60℃ |
| 高温橡胶衬里:-20~+90℃ | |
| 聚四氟乙稀衬里:-30~+120℃ | |
| 高温型四氟衬里:-20~+160℃ | |
|
额定工作压力 (高压可定制) |
DN10~ DN60 ≤4MPa |
| DN65 ~DN200≤1.6lPa | |
| DN250~DN1000≤1MPa | |
| DN1200~DN2000≤0.6MPa | |
| 流速范围 | 0.1~15m/s |
| 电导率范围 | 被测流体电导率≥5μs/cm |
| 信号输出 | 4~20mA(负载电阻 0~750Ω)，脉冲/频率，控制电平 |
| 通讯输出 | RS485、MODBUS 协仪、HART协仪、Frofibus-DP 协仪 |
| 供电电源 | 220VAC，允许15%或24VDC，纹波≤5% |
| 要求直管段长度 | 上游≥5DN，下游≥2DN |
| 连接方式 | 流量计与配管之间采用法兰连接，法兰符合国标:GB/T9113.1-2000 |
| 防爆等级 | Exd【ia】iaqIICT5 |
| 防护等级 | IP65，特殊订制最高可达 IP68 |
| 环境温度 | -25~60℃ |
| 相对湿度 | 5%~95% |
| 消耗总功率 | 小于 20w |
五、仪表选型

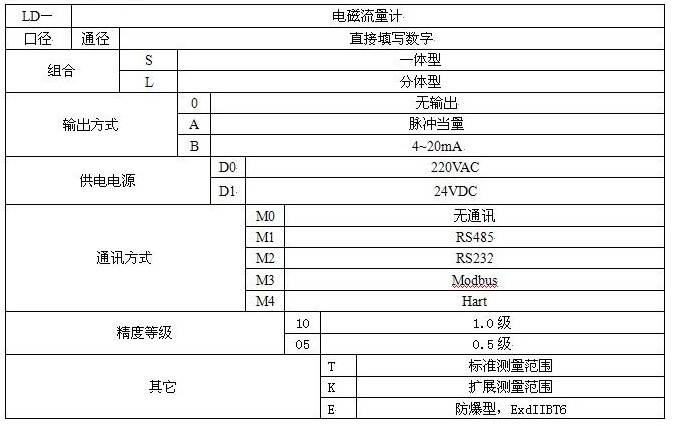

| LD- | 电磁流量计 | |||||||
| 口径 | 通径 | 直接填写数字 | ||||||
| 组合 | S | 一体型 | ||||||
| L | 分体型 | |||||||
| 输出方式 | 0 | 无输出 | ||||||
| A | 脉冲当量 | |||||||
| B | 4-20mA | |||||||
| 供电电源 | D0 | 220VAC | ||||||
| D1 | 24VDC | |||||||
| 通讯方式 | M0 | 无通讯 | ||||||
| M1 | RS485 | |||||||
| M2 | RS232 | |||||||
| M3 | Modbus | |||||||
| M4 | Hart | |||||||
| 精度等级 | 10 | 1.0级 | ||||||
| 05 | 0.5级 | |||||||
| 其它 | T | 标准测量范围 | ||||||
| K | 扩展测量范围 | |||||||
| E | 防爆型，ExdIIBT6 | |||||||
