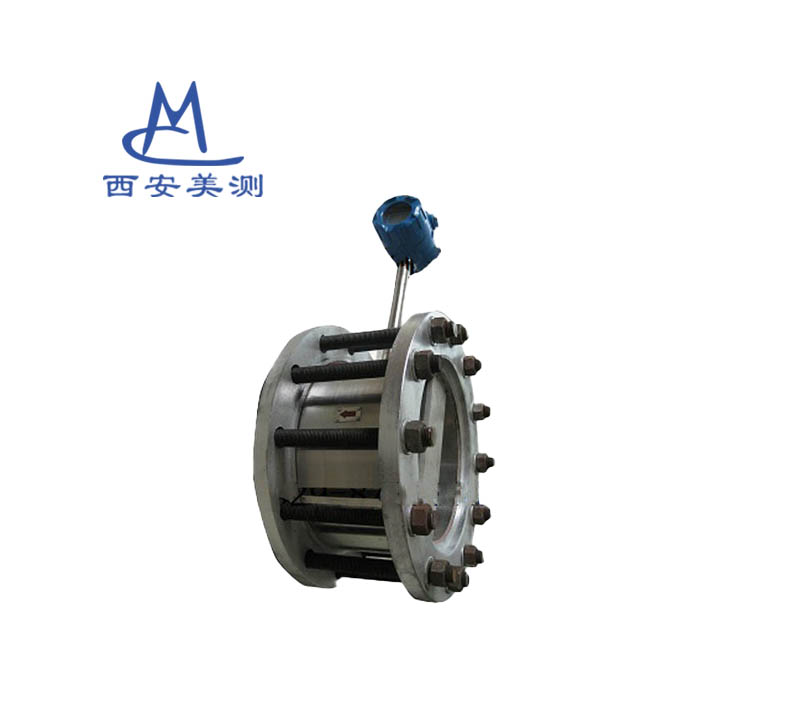

LUGB管道式涡街流量计

一、概述

       LUGB型涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

二、工作原理

     涡轮流量计是由设计在流场中的旋涡发生体、检测控头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比。这些交替变化的旋涡就形成了一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的肪冲频率信号（或标准信号）。 产品有基本型和复合型两种形式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境

三、仪表特点

• 无可动部件，长期稳定，结构简单便于安装和维护，形式多样，有管道式插入式流量传感器形式；
• 精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%；
• 测量量程范围宽，在雷诺数为2*104~7*106范围内，可达1：20；
• 压损小（约为孔板流量计的1/4~1/2），属于节能流量仪表；
• 采用消扰电路和抗振动传感头，具有一定抗环境振动性能；

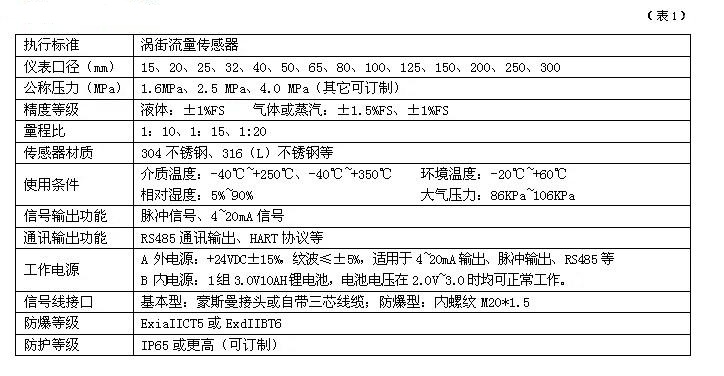

四、技术参数

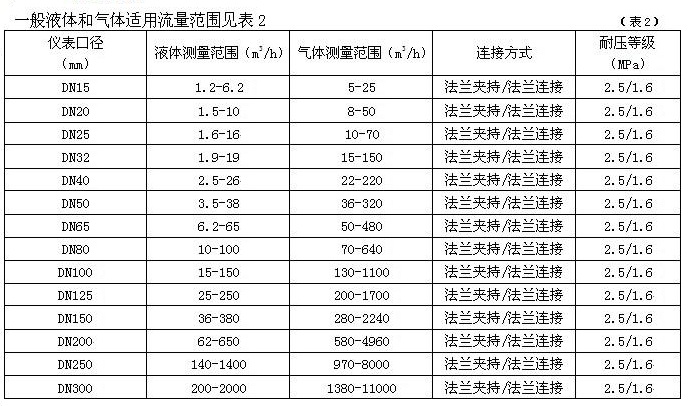

五、仪表选型

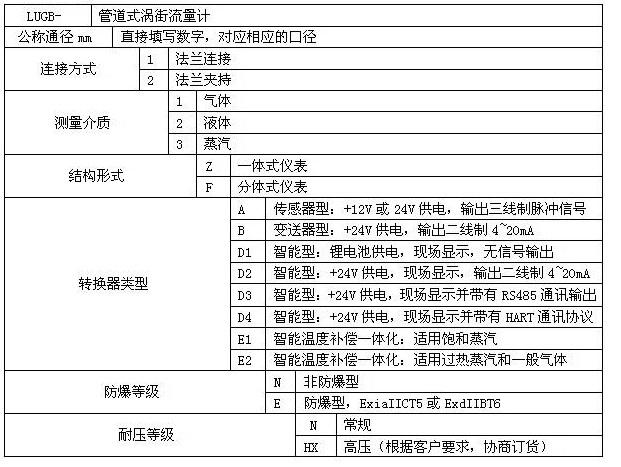

六、选型表
